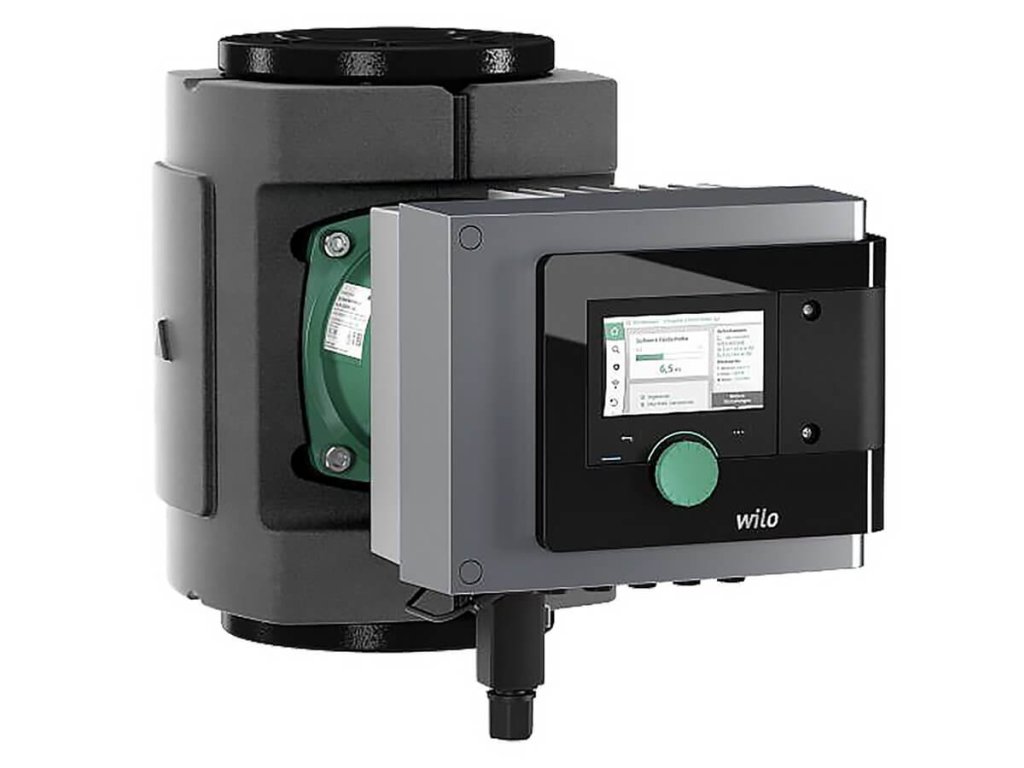

WILO Stratos MAXO 25/0,5-12 PN10 180mm

Podrobný popis

Zvláštne znaky/prednosti produktu

• Rozličné možnosti pre začlenenie do riadiaceho systému budov

• Intuitívne ovládanie vďaka nastaveniu prostredníctvom sprievodcu nastaveniami Setup Guide za podpory aplikácie a vďaka kombinácii nového displeja a ovládacieho tlačidla s technológiou zeleného gombíka.

• Maximálna energetická efektivita vďaka súhre optimalizovaných a inovatívnych funkcií na úsporu energie (napr. No-Flow Zastavenie).

• Optimálna efektivita systému vďaka novým a inovačným, inteligentným regulačným funkciám, ako Dynamic Adapt plus, Multi-Flow Adaptation, T-const. a ΔT-const.

• Najmodernejšie komunikačné rozhrania (napr. Bluetooth) na pripojenie na mobilné koncové zariadenia a aj priame pripojenie čerpadla k riadeniu multičerpadla prostredníctvom Wilo Net.

• Najvyššie pohodlie pri elektromontáži vďaka prehľadnému a priestrannému priestoru svorkovnice a optimalizovanému konektoru Wilo-Connector.

Smart-čerpadlo vhodné pre priemyselné objekty s riadiacim systémom budov.

Vďaka optimalizovaným a inovatívnym funkciám šetriacim energiu stanovuje Wilo-Stratos MAXO nové normy pre komerčné použitie HVAC a pitnej vody v oblasti energetickej efektivity. S ich mimoriadne jednoduchým používaním bude ovládanie tak jednoduché, ako ešte nikdy predtým.

Konštrukčný typ

Ľahko ovládateľné mokrobežné obehové čerpadlo so skrutkovým alebo s prírubovým pripojením, EC motorom s integrovanou elektronickou reguláciou výkonu.

Použitie

Teplovodné vykurovanie všetkých systémov, klimatizačné zariadenia, uzavreté chladiace okruhy, priemyselné cirkulačné zariadenia.

Vybavenie/funkcia

Oblasti použitia

Čerpadlo umožňuje prostredníctvom nastavenia regulačného režimu pre príslušné použitie špecifické pre zariadenie (napr. vykurovacie teleso, podlahové vykurovanie, chladenie stropu) prevádzku s najvyššou účinnosťou zariadenia.

Kúrenie

• Vykurovacie teleso

• Podlahové vykurovanie

• Vykurovanie stropu

• Ohrievač vzduchu

• Hydraulická výhybka

• výmenník tepla

Chladenie

• Chladenie stropu

• Chladenie podlahy

• Vzduchové klimatizačné zariadenia

• Hydraulická výhybka

• výmenník tepla

Kombinované vykurovanie a chladenie

• Automatické prepínanie

Podľa zvoleného použitia sú k dispozícii nasledovné regulačné režimy:

Regulačné režimy

• Konštantný počet otáčok (automatický režim s reguláciou otáčok)

• Δp-c pre konštantný tlakový rozdiel

• Δp-v pre variabilný tlakový rozdiel

• Dynamic Adapt plus pre plynulé (dynamické) prispôsobenie dopravného výkonu k aktuálnej potrebe

• T-const. pre konštantnú reguláciu teploty

• ΔT pre reguláciu teplotného rozdielu

• Konstant-Q pre konštantnú reguláciu objemu

• Multi-Flow Adaptation: Stanovenie celkového prietoku obehového čerpadla pre zásobovanie sekundárnych čerpadiel v rozdeľovačoch vykurovacieho obvodu podľa potreby

• Užívateľsky definovaný regulátor PID

Voliteľné funkcie

• Q-Limitmax. na obmedzenie maximálneho prietoku

• Q-Limitmin. na obmedzenie minimálneho prietoku

• No-Flow Zastavenie (vypínanie nulového prietoku)

• Automatický útlmový režim

• Regulácia zlého bodu (Δp-c regulácia s externým snímačom aktuálnej hodnoty)

• Premenná strmosť Δp-v charakteristiky

Manuálne nastavenia

• Výber oblasti použitia prostredníctvom Setup Guide

• Nastavenie príslušných prevádzkových parametrov

• Nominálny prevádzkový bod: priame zadávanie vypočítaného prevádzkového bodu pri Δp-v

• Zobrazenie stavu

• Nastavenie a obnovenie počítania množstva energie (teplo a chladenie)

• Funkcia odvzdušnenia čerpadla

• Zablokovanie tlačidiel pre zablokovanie nastavení

• Funkcia na obnovenie nastavení z výroby alebo uložených bodov obnovenia (sady parametrov)

• Parametrizovať analógové vstupy

• Parametrizovať binárne vstupy

• Parametrizovať relé výstupy

• Funkcia zdvojeného čerpadla (pri 2 samostatných čerpadlách, ktoré majú byť prevádzkované ako zdvojené čerpadlo)

Automatické funkcie

• Prispôsobovanie výkonu optimalizovaného podľa potreby pre energeticky efektívnu prevádzku v závislosti od prevádzkového režimu

• Rozpoznanie automatického útlmového režimu

• Vypínanie pri rozpoznaní nulového prietoku (No-Flow Stop)

• Jemný štart

• Automatické rutiny odstraňovania chýb (napr. funkcia odblokovania)

• Prepínanie vykurovacieho/chladiaceho režimu

• Plná ochrana motora s integrovanou spúšťacou elektronikou

Externé riadiace vstupy a ich funkcie

• 2x analógový vstup:

• Typy signálu: 0 - 10 V, 2 - 10 V, 0 - 20 mA, 4 - 20 mA, PT1000

• Aplikácie: Diaľková regulácia požadovanej hodnoty pre každý regulačný režim (okrem Multi-Flow Adaptation), snímačových vstupov pre teplotu, diferenciálneho tlaku alebo voľného snímača v užívateľom definovanej prevádzke PID

• 2x digitálny vstup:

• Pre beznapäťové riadiace výstupy alebo spínače

• Parametrovateľné funkcie:

  • Ext. OFF

  • Ext. MIN

  • Ext. MAX

  • MANUÁL (BMS -VYP)

  • Blokovanie tlačidiel

  • Prepínanie vykurovacieho/chladiaceho režimu

Wilo Net pre riadenie zdvojeného čerpadla 2 samostatných čerpadiel, vzájomnú komunikáciu viacerých čerpadiel a diaľkovú reguláciu čerpadla cez bránu

Funkcie hlásení a indikačné funkcie

• Stav displeja Indikácia prevádzky:

  • Požadovaná hodnota

  • aktuálna dopravná výška

  • Aktuálny prietok

  • Príkon

  • Spotreba elektriny

  • Teploty

• Zobrazenie stavu LED: Bezchybná prevádzka (zelené LED), komunikácia čerpadiel (modré LED)

• Stav na displeji Zobrazenie Chyba (červená farba displeja):

  • Kódy porúch a popis chyby úplným textom

  • Opatrenia pri odstavení

• Zobrazenie stavu displeja Varovanie (žltá farba displeja):

  • Výstražné kódy a popis varovania v plnom znení

  • Opatrenia pri odstavení

• Zobrazenie stavu procesu zobrazenia (modrá farba displeja):

  • Odvzdušnenie čerpadla

  • Aktualizácia

• Stav na displeji BMS komunikácia (modrá farba displeja):

• Zhrnutie aktívnych parametrov BMS (prenosová rýchlosť, adresa, ...)

• Zberné poruchové hlásenie SSM (beznapäťový prepínací kontakt)

• Zberné prevádzkové hlásenie SBM (beznapäťový spojovací kontakt)

Výmena údajov

• Rozhranie bluetooth na bezdrôtovú výmenu údajov a diaľkové ovládanie čerpadla cez smartfón alebo tablet.

• Sériové digitálne rozhranie Modbus RTU na pripojenie k automatickému riadeniu budov cez zbernicový systém RS485 (možné s modulom Wilo-CIF Modbus RTU).

• Sériové digitálne rozhranie BACnet MS/TP na pripojenie k automatickému riadeniu budov cez zbernicový systém RS485 (možné s modulom Wilo-CIF BACnet MS/TP).

• Sériové digitálne rozhranie LON na pripojenie na automatické riadenie budov cez zbernicový systém LONWorks (možné s modulom Wilo-CIF LON).

• Sériové digitálne rozhranie PLR na pripojenie na automatické riadenie budov cez firemné prepojovacie moduly (možné s modulom Wilo-CIF PLR).

Riadenie zdvojených čerpadiel (zdvojené čerpadlo alebo 2 x samostatné čerpadlo)

• Hlavný/záložný režim (automatické prepínanie pri poruche/časovo závislá zámena čerpadiel)

• Paralelný režim (pripojenie a odpojenie v dobe špičkového zaťaženia s optimalizáciou účinnosti)

Vybavenie

• Pri čerpadlách s prírubou: Vyhotovenia príruby

  • Štandardné vyhotovenie pre čerpadlá DN 32 až DN 65: Kombipríruba PN 6/10 (príruba PN 16 podľa EN 1092-2) pre protipríruby PN 6 a PN 16

  • Štandardné vyhotovenie pre čerpadlá DN 80 / DN 100: príruba PN 6 (dimenzovaná PN 16 podľa EN 1092-2) pre protiprírubu PN 6

  • Špeciálne vyhotovenie pre čerpadlá DN 32 až DN 100: Príruba PN 16 (podľa EN 1092-2) pre protiprírubu PN 16

• Mnohé integrované komunikačné rozhrania a alternatívne použiteľný slot pre modul CIF

• 5 prívodov kábla na pripojenie komunikačných rozhraní

• Bluetooth-rozhranie

• Grafický displej s vysokým rozlíšením so zeleným gombíkom a 2 tlačidlami

• Praktický priestor svorkovnice

• Integrovaný snímač teploty

• Sériová tepelná izolácia pre použitie na vykurovanie

• Elektrická rýchloprípojka s optimalizovanou zástrčkou Wilo-Connector na napájacie napätie

Rozsah dodávky

• Čerpadlo

• Optimalizovaný konektor Wilo-Connector

• 2 x káblová priechodka M16 x 1,5

• Podložka pod prírubovú skrutku (pri menovitých svetlostiach pripojenia DN 32 - DN 65)

• Tesnenia pri závitovej prípojke

• Tepelná izolácia

• Návod na montáž a obsluhu

Typový kľúč

Materiály

• Teleso čerpadla: sivá liatina s katodickým elektrickým ponorným lakovaním

• Tepelná izolácia: Polypropylén

• Hriadeľ: ušľachtilá oceľ

• Ložisko: Uhlie

• Obežné koleso: Plast

Opis/konštrukcia

• Ľahko ovládateľné mokrobežné obehové čerpadlo s EC motorom a integrovaným elektronickým prispôsobením výkonu

• Technológia zeleného gombíka a grafický displej

• Ochrana motora so spúšťacou elektronikou

• Zástrčkové spojenie na rozšírenie funkcie voliteľným CIF modulom pre automatické riadenie budov

• Obežné koleso s trojrozmerne zakrivenými lopatkami a plastová oddeľovacia rúrka z kompozitu z uhlíkových vlákien
